Uppdraget gällde kapacitetsökning av servisledning med ny kabeldragning i Ör, Ursvik, Stockholms län. Beställarens behov var att säkra högre effekt för kommande laster utan att kompromissa med driftsäkerhet eller elsäkerhet. Vi inledde med en förstudie där befintlig servis och förbrukningsmönster analyserades, spänningsfall och kortslutningsnivåer beräknades och dimensioneringsunderlag togs fram. Parallellt hanterades installationsanmälan och tidbokning med nätägaren för från- och återinkoppling, samt ledningsanvisning och utsättning för att skydda befintliga VA- och teletekniska ledningar. En arbetsberedning och riskgenomgång genomfördes på plats, inklusive plan för avspärrning och trafiksäkerhet vid intilliggande gångstråk.

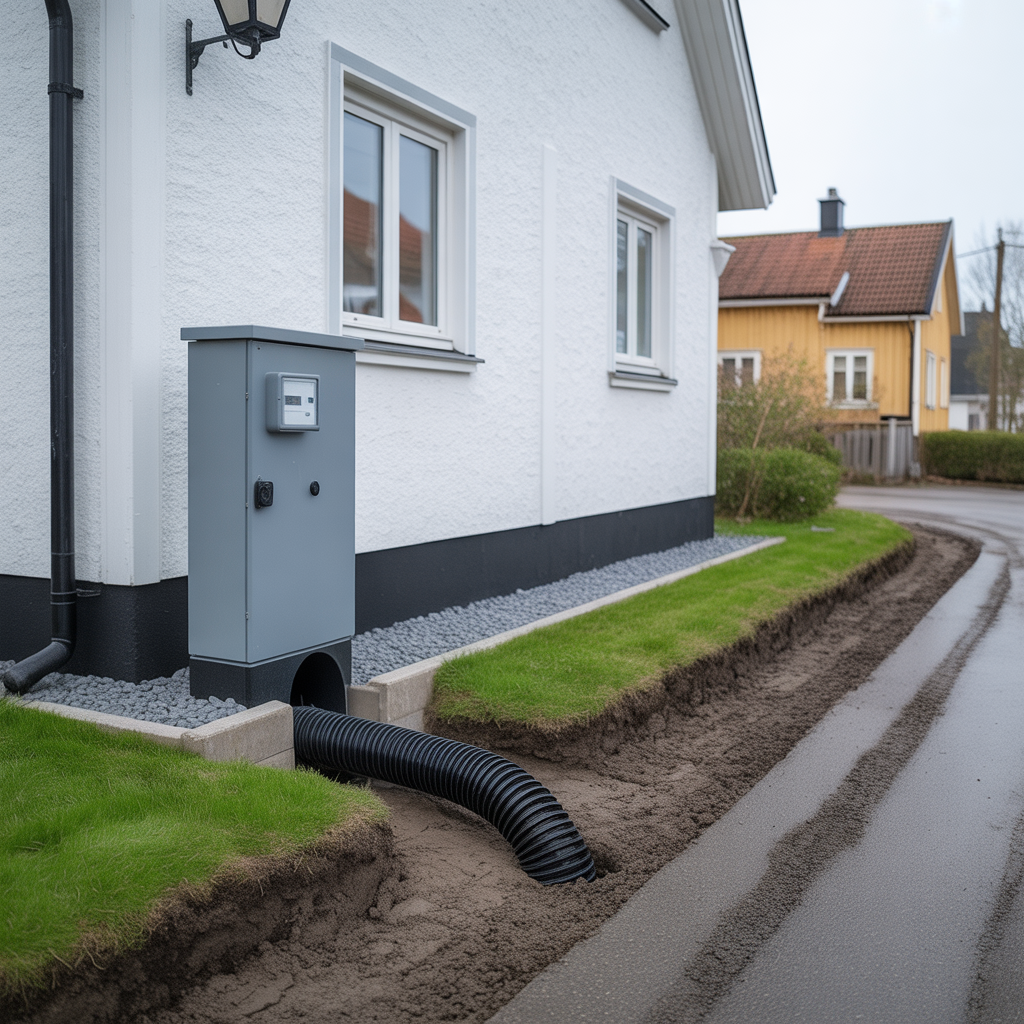

Kabelsträckan projekterades för markförläggning från anslutningspunkt vid tomtgräns till mätarskåp. Schakt utfördes enligt AMA Anläggning och EBR KJ41 med kontrollerat djup, sandbädd 0–8 mm under och över kabel, släta skyddsrör i PE där korsningar och utsatta lägen krävde extra skydd, samt varningsnät med spårtråd för framtida utsökning. Under en uppfart användes styrd borrning för att undvika omfattande återställning. Vid fasad gjordes en tät genomföring med korrekt väderskydd och kapillärbrytning. Ny kraftkabel i PEX-isolerat, halogenfritt utförande med aluminiumledare dimensionerades utifrån beräknad topplast och tillåten spänningsfall, och anslöts med presskontakter och krympslangslösningar enligt gällande montageråd. I mätarskåp och huvudledning säkerställdes fasföljd, kortslutningshållfasthet och erforderligt avsäkringsskydd, samt tydlig märkning av grupper och anslutningspunkter.
Kvalitetssäkringen följde vår egenkontrollplan enligt Elsäkerhetsverkets föreskrifter. Isolationsprovning, kontinuitetsmätning av skyddsledare och loopimpedansmätning dokumenterades, liksom momentdragning av skruv- och pressförband. Kabelns läge inmättes och redovisades i relationshandling tillsammans med fotodokumentation från schaktbotten och överlämnades till beställaren. Efter godkända prov och samordnad återinkoppling med nätägaren spänningssattes anläggningen. Områden som berörts återställdes med packningskontroll och ytskikt anpassat till omgivande mark, och driftinformation med skötselråd lämnades vid avslut.
Vill du diskutera en trygg och välplanerad kapacitetsökning av servisledning och kabeldragning på din fastighet, hör gärna av dig så berättar vi hur processen kan läggas upp steg för steg.
