Överspänningsskydd behövs när villans elanläggning riskerar korta men kraftiga spänningstoppar från åska, kopplingshändelser i elnätet eller stora laster som slår till och från. Har huset värmepump, laddbox, solceller, hemautomation eller känslig elektronik är skyddet ofta en klok del av elanläggningen, eftersom skador annars kan uppstå utan att någon säkring löser ut.
Överspänningsskydd skyddar mot spänningstoppar som vanliga säkringar inte tar hand om
En dvärgbrytare eller smältsäkring skyddar främst mot överlast och kortslutning, inte mot mycket snabba spänningspulser på några mikrosekunder. Ett överspänningsskydd leder i stället bort överskottsenergin till jord innan den når utrustning som router, TV, styrkort i värmepump eller elektronik i vitvaror. I en villa blir behovet tydligare om inkommande servisledning är luftburen, om huset ligger högt eller öppet, eller om det finns lång kabeldragning till garage, attefallshus eller utebelysning. Där kan inducerade överspänningar ta sig in även utan ett direkt nedslag i huset. Elsäkerhetsverket är relevant här eftersom arbetet berör fasta elinstallationer och ska utföras av behörig elinstallatör.
💡 Tecken på att överspänningsskydd bör prioriteras
- Huset har värmepump, frånluftsaggregat eller annan utrustning med känsliga kretskort.
- Elcentralen är äldre och saknar dokumenterat skydd mot transienta överspänningar.
- Det finns solcellsanläggning, laddbox, nätverksutrustning eller långa ledningar till fristående byggnader.
Rätt skydd beror på var överspänningen kan komma in och hur elanläggningen är uppbyggd
Det viktigaste är placeringen i elcentralen och valet av skyddstyp. Grovt förenklat används typ 1 där risken för kraftiga åsströmmar är större, typ 2 i många vanliga villor som skydd i centralen och typ 3 nära extra känslig utrustning. Ett bra upplägg kan därför bestå av ett skydd i huvudcentralen och ett kompletterande finskydd nära till exempel mediaskåp eller hembio. Skyddet fungerar bäst när jordningen är korrekt utförd och ledningsdragningen mellan skydd och jordskena hålls kort, gärna så kort som möjligt, eftersom lång anslutning försämrar avledningen. Har villan flera centraler behöver elektrikern bedöma om även undercentraler ska skyddas, särskilt när kabellängderna blir långa.
Åska är inte den enda orsaken, eftersom överspänningar även uppstår inne i och utanför huset
Många tänker på blixtnedslag, men spänningstoppar skapas också när nätägaren kopplar om i elnätet eller när större motorlaster startar och stoppar. Kylkompressorer, ventilationsaggregat och pumpar kan ge störningar, även om de oftast är mindre än vid åska. Har huset dessutom datakabel, koaxialkabel eller ledningar till larm och styrning kan överspänning ta en annan väg än via kraftmatningen. Därför räcker det inte alltid att bara sätta in ett enda skydd i centralen. I vissa anläggningar behövs också skydd för signalvägar, annars blir elektroniken sårbar trots att elmatningen är skyddad.
Så granskar du offerten för överspänningsskydd i villan
En användbar offert ska visa var skyddet monteras, vilken skyddstyp som föreslås och om jordningssystemet har kontrollerats. Be också om uppgift om fabrikat, modulbredd i centralen och om det behövs ombyggnad för att få plats på DIN-skenan. Om huset har TN-C eller TN-S påverkar det hur lösningen utformas, och det ska framgå tydligt. ROT kan vara relevant för arbetskostnaden när installationen sker i en privatbostad, men det förändrar inte kravet på att fasta elarbeten måste göras av behörig elinstallatör.
Kontrollpunkter före installation
- ✓ Kontrollera att offerten anger typ 1, typ 2 eller kombinationsskydd och varför just den lösningen valts.
- ✓ Be om beskrivning av jordning, anslutningslängder och om centralen har plats för nödvändiga moduler.
- ✓ Fråga om kompletterande skydd behövs för nätverk, koax eller utrustning i garage och andra sidobyggnader.
Det här bör vara klart innan arbetet startar

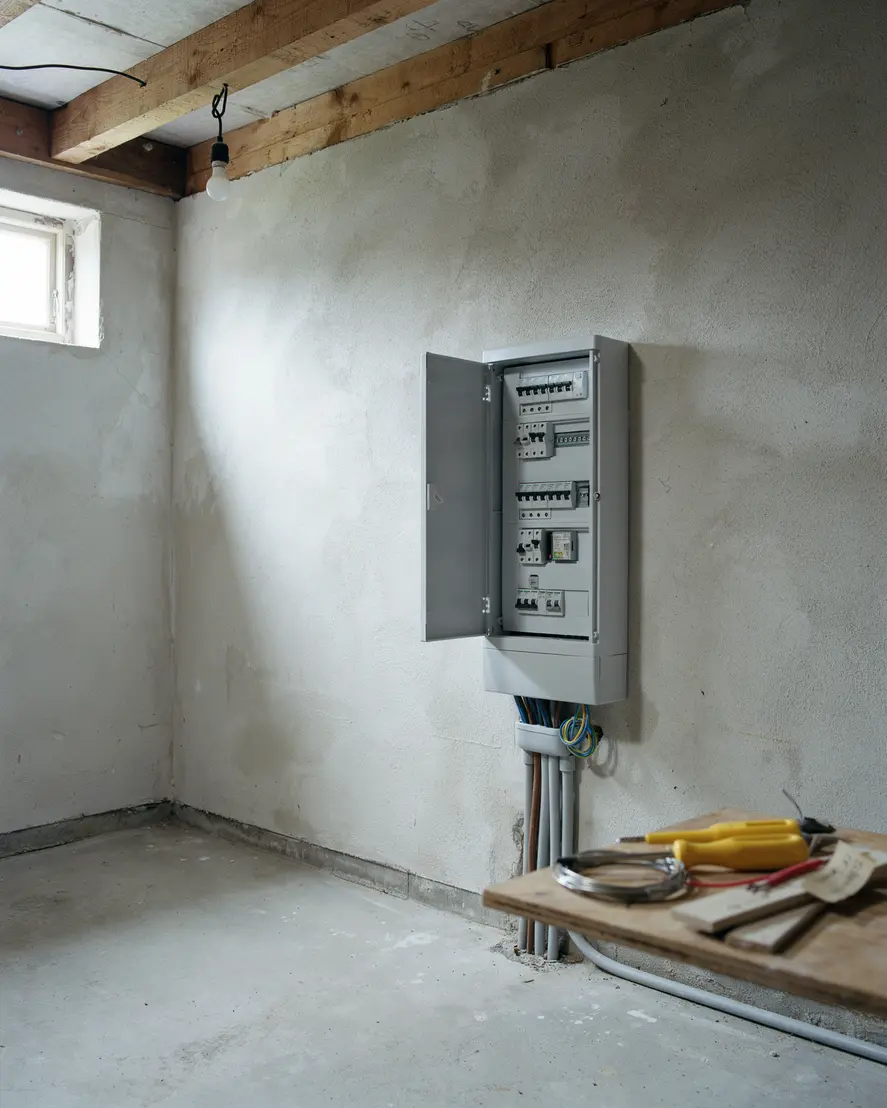

Elarbetet går lättare att bedöma när centralens ålder, antal grupper och typ av inkommande matning är kända från början. Fotografera gärna centralens insida efter att spänningen brutits av fackkunnig person, eller använd befintlig dokumentation om den finns, så att elektrikern kan se om det krävs ombyggnad, extra kapsling eller nya jordanslutningar.
Det är också klokt att gå igenom vilken utrustning som verkligen behöver skyddas. Värmepump, fiberutrustning, router, hemlarm, laddbox och styrsystem är vanliga exempel där ett avbrott eller ett skadat kretskort får större följder än en trasig lampa. Be om dokumentation efter utfört arbete, så att det framgår vilket skydd som monterats och när patroner eller moduler ska kontrolleras.
- ✓ Notera om huset har luftledning eller markkabel fram till servis.
- ✓ Lista känslig utrustning som innehåller elektronik och styrkort.
- ✓ Kontrollera om det finns undercentral i garage, förråd eller annan byggnad.
- ✓ Be om kontroll av jordning och plats på DIN-skena i centralen.
- ✓ Säkerställ att dokumentation lämnas efter installationen.
Behöver du hjälp med överspänningsskydd?
Beskriv villans elanläggning och vad som ska skyddas i formuläret här intill, så blir det lättare att få hjälp med rätt lösning för huset.
Kontakta oss idag!
Sammanfattning
Överspänningsskydd i villan behövs främst när känslig elektronik, långa ledningar eller ökad åskrisk gör elanläggningen sårbar för spänningstoppar. Jämför inte bara produktnamn, utan kontrollera skyddstyp, placering i centralen, jordning och om även signalvägar behöver skyddas för att lösningen ska fungera i praktiken.
